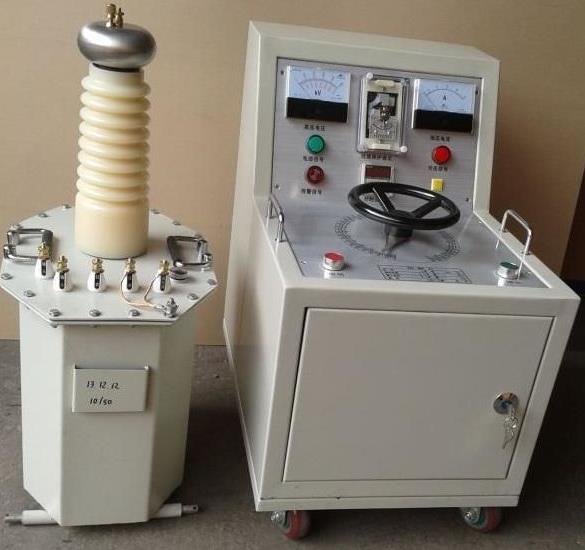

交直流試驗變壓器產品主要技術特點
交直流試驗變壓器是根據《試驗變壓器》標準依托武高所的研發技術在原同類產品基礎上經過大量改進后，研制生產的系列試驗變壓器，該產品遵照DL/T848.2-2004《高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》，研制生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。工頻交直流試驗變壓器是高壓試驗中必不可少的重要設備。
產品特點：
1、選材優良，質量可靠，年穩定性好;
2、電壓裕度大，電暈聲小，局放小;
3、采用新式絕緣材料，體積小，重量輕;
產品參數
(1) 電壓測試范圍：AC：0～10kV 電壓準確度：±5%(滿度值)
(2) 漏電流測試范圍：AC：0～2mA、2～10mA、10~100 mA三檔 漏電流準確度：±5%
(3) 漏電流報警值預置范圍：AC：0.3～2mA、2～10mA、10~100 mA三檔（連續設定）
(4) 時間測試范圍：1～99s，連續設定和手動
(5) 變壓器容量：1000VA
(6) 輸出波形：正弦波
(7) 電源：198～242VAC 47.5～52.5Hz
(8) 工作條件：環境溫度0～40oC
(9) 相對濕度：≤90% RH
(10) 體積：長X 高 X 寬=430mm x 280mm x 614mm
(11) 重量：約40kg
使用方法及注意事項:
1.按接線示意圖接好工作線，必須注意，使用該試驗變壓器時必須將“高壓尾”可靠接地。
2.接通電源前，須先將操作箱（臺）調壓器調至零位。電源接通后，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電等待升壓。
3.以1.5-2KV/S的速度沿順時針方向均勻旋轉調壓器手柄升壓，并密切注意儀表指示及被試品情況，當泄露電流過大或被試品擊穿時，過流保護繼電器會迅速切斷電源。
4.。試驗完畢，應勻速將調壓器調至零位。
5.如試驗中發現電壓表指針擺動大，電流表指示數值急劇增加，或被試品冒煙、跳弧、有焦位和異常響聲時,應立即降壓、切斷電源、檢查原因。
6.用YD系列產品作直流試驗時，須將高壓套管里的硅堆短路桿（D）和串激抽頭接線桿（C）旋松抽出，并用干凈的絕緣紙包好。作完直流試驗后作交流電壓試驗時,必須旋入兩短路桿。
7.直流試驗時應加限流電阻和濾波電容，以防損壞硅堆。
8.環境;溫度過高時，套管頂部可能有少量油溢出，系正常現象。當直流試驗時，若在套管的內壁出現明顯電暈，一般為少油現象，此時應取出短路桿，從其孔內用注射器予以補注合格的25＃變壓器油。
9.試驗變壓器串激使用時，必須注意操作箱的輸出端（A）、（X）與*臺試驗變壓器輸出端、(x)相應，*臺試驗變壓器的輸出端（A、X）與第二臺JT1上的試驗變壓器輸入端、(x)相應聯接外，其殼體應與初級變壓器輸入相聯，第三臺JT2上的試驗變壓器輸入端、(x)與第二臺JT1上的試驗變壓器套管頂部輸出端（A）、（X）相聯。
