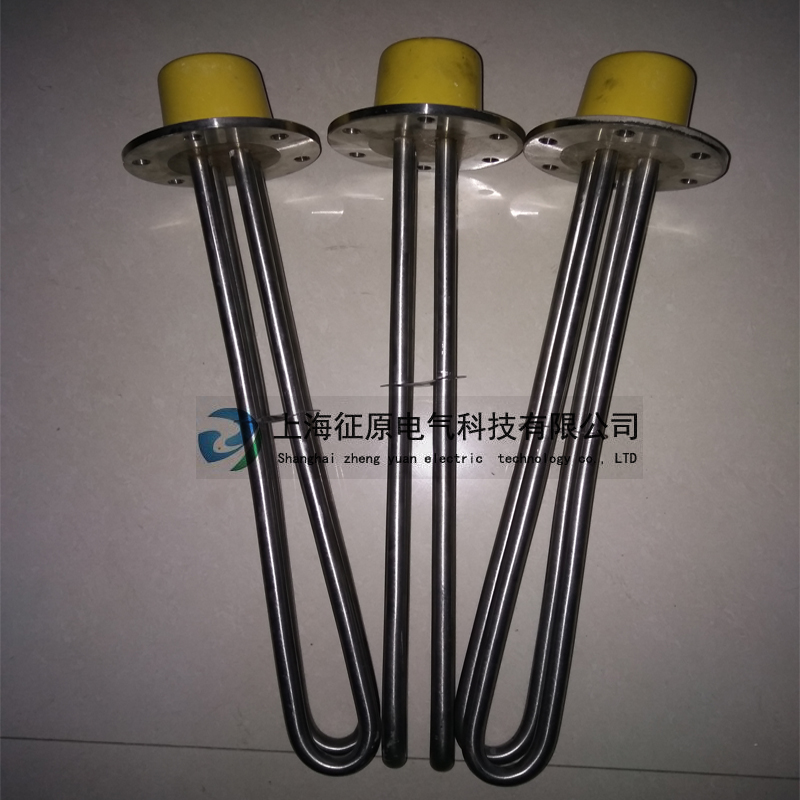

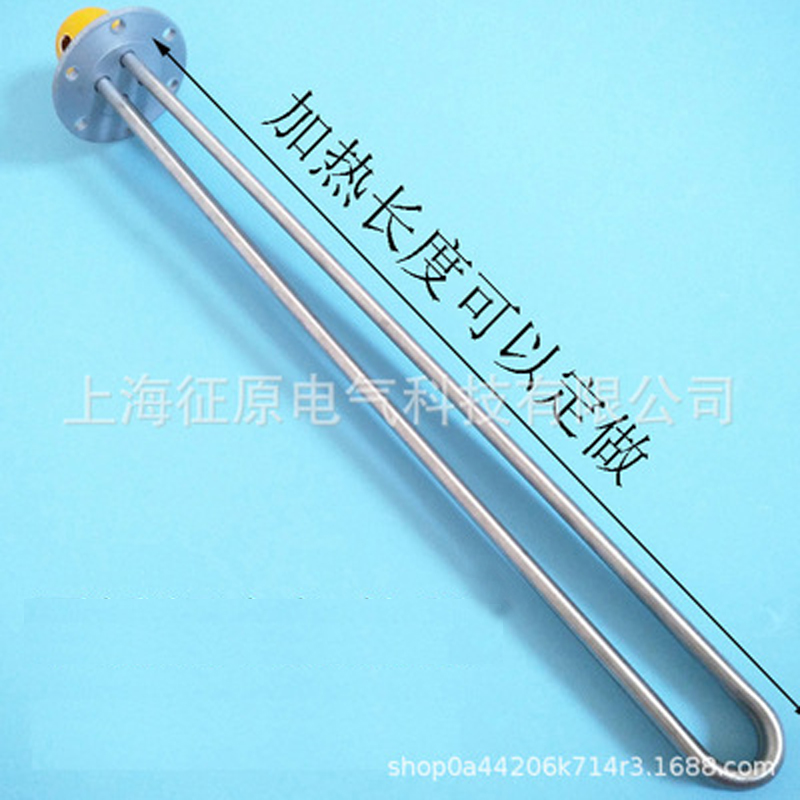

SRY2、SRY3型管狀電加熱器用于敞開式或封閉式的油槽中加熱油用，SRY4型管狀電加熱組件用于加熱流動或循環的油，固該型號加熱器表面負荷較高，只適用于受熱效果好的油液中使用。
SRY2、SRY3、SRY4系列管狀電加熱器規格和技術參數：
|
型 號
|
電 壓 |
功 率 (千瓦) |

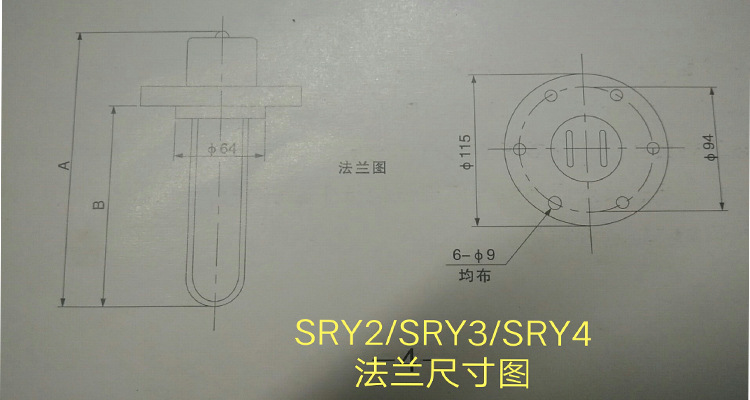

外形及安裝尺寸(毫米) |
重 量 (公斤) |
||
|
A |
B浸入油中長 |
C |
||||
|
SRY2-220/1 |
220 |
1 |
307 |
230 |
" |
1.45 |
|
SRY2-220/2 |
220 |
2 |
507 |
430 |
" |
1.90 |
|
SRY2-220/3 |
220 |
3 |
707 |
630 |
" |
2.35 |
|
SRY2-220/4 |
220 |
4 |
922 |
845 |
" |
2.83 |
|
SRY3-220/1 |
220 |
1 |
625 |
375 |
570 |
0.77 |
|
SRY3-220/2 |
220 |
2 |
825 |
575 |
770 |
1.01 |
|
SRY3-220/3 |
220 |
3 |
925 |
675 |
870 |
1.13 |
|
SRY3-220/4 |
220 |
4 |
1125 |
875 |
1070 |
1.37 |
|
SRY4-220/5 |
220 |
5 |
697 |
620 |
" |
2.45 |
|
SRY4-220/6 |
220 |
6 |
807 |
730 |
" |
2.70 |
|
SRY4-220/8 |
220 |
8 |
1007 |
930 |
" |
3.05 |
2.工作電壓允許誤差：不大于其額定值的1.1倍。外殼應有效接地。
3.工作環境：相對濕度不大于95%，無爆炸性、易燃性和腐蝕性氣體。
4.金屬管材料：10號鋼。
5.最高工作溫度：100℃。
6.SRY2型、SRY4型的工作壓力小于0.6MPa。
7.油箱開孔：≥φ65。
SRY2、SRY3、SRY4系列管狀電加熱器使用維護及注意事項：
1. 外形尺寸圖中尺寸“B”必須全部浸入油中以免燒壞組件。被加熱油應無腐蝕性。
2. 熔化瀝青、石蠟等固態油類時應降低電壓使用，等熔化后再升至額定電壓。以防止熱量集中降低元件使用壽命。
3. 發現管子表面有結炭時，必須除盡后再用，以免降低效率，甚至燒壞組件。
4. 組件應存放在干燥處，若因長期放置而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干小時（或將組件低壓通電數小時），即可恢復絕緣電阻。
