指針式絕緣電阻測試儀別名：高壓兆歐表，絕緣電阻表，絕緣電阻測試儀，電動搖表，兆歐表.
2550型系列指針式絕緣電阻測試儀的DC 測試電壓 500V 1000V 2500V
5000V 10000V，測量范圍：0-0.5GΩ/0.2-20GΩ自動轉換，0-1GΩ/0.4-40G
Ω自動轉換，0-2GΩ/1-100GΩ自動轉換，0-5GΩ/2-200GΩ自動轉換， 0-10GΩ/4-400GΩ自動轉換。
絕緣電阻測試儀精度:絕緣阻抗溫度23 ℃±5 ℃ ，濕度<=70% 時20M Ω-10G Ω讀數的±5% ，其它為讀數的±10%。工作溫度與濕度 -10 ℃-40 ℃ ≤85%，保存溫度與濕度 -20 ℃-60 ℃ ≤90%，絕緣阻抗電路與機殼間大于1G Ω。耐壓電路與機殼間電壓5000VAC，承受1 分鐘。
2550型指針絕緣電阻測試儀儀表結構
① 測試探頭 ②接地保護端 ③地端
④指示高低范圍發光二極管 ⑤測試按鈕 ⑥功能開關 ⑦電池蓋板 ⑧充電指示⑨直流電源插孔
一、根據電壓等級，2550型指針式絕緣電阻測試儀分為以下幾種型號
2501
型（2500V ） 單檔
2502 型（5000V ） 單檔
2550 型（2500V 、5000V ） 雙檔
2503 型（5000V
、10000V ） 雙檔
2520 型（5000V 、1000V 、2500V ） 三檔
2510 型（2500V 、5000V 、10000V ） 三檔
單檔（2501 型、2502 型）直接讀取。
雙檔
2550 型2500V 檔、2503 型5000V 檔按黑色字體讀取。
2550 型5000V 檔、2503 型10000V
檔按紅色字體讀取。
三檔 2520 型5000V 檔按藍色字體讀取。
1000V 檔按黑色字體讀取。
2500V 檔按紅色字體讀取。
注意：該儀表為水平放置，傾斜將產生讀數誤差
二、2550型指針式絕緣電阻測試儀使用說明特別注意：
當測試旋扭按下工作時蜂鳴器發聲，提示有高壓出現在儀表的接線端和地端（LINE
端和EARTH 端），在測試時，確保電路接地，通常儀表的接地保護端（GUARD 端）接大地。
a. 機械調零
功能開關6 照置OFF
位，調表針批示在“∞”刻度上。用起子轉動調零螺絲（安裝在前面板的中央）。
b.電池檢查
功能開關6 置于BATT.CHECK 位，按下測試按鈕5
，當指針批示電量足夠使儀表正常，否則需更換電池或需充電（C 型）。2520 型略有不同，將功能開關6 置于OFF 位，按下測試按鈕5
并鎖住，再按BATT.CHECK
鍵，即可電池檢查。
注意：應避免此項長時間免檢，因?yàn)榇藭r將比絕緣測試時消耗更大的電流。
c.絕緣阻抗測量
通常儀表的功能開關6 置于OFF
位，在進行測量時將它置于M Ω或G Ω位從儀表的地端3 和2 分別引出兩根測試線按被測物的地端和大地，再將儀表的探頭1 接被測物測試點并按測試鈕5
（順時針方向旋轉后可自鎖）即可開始測量。
注意：應確保測試電路中不含有易被高壓所損害的元件。
d.絕緣阻值讀取
本儀表為了拓寬量程，內部采用了量程自動轉換電路，因此表盤為雙色刻度顯示，上檔為綠色區，下檔為橙色區，當儀表測量絕緣阻抗時，表盤上如紅色發光二級管亮，則絕緣阻值按橙色區內的刻度值讀取，如綠色發光二極管亮則按綠色區內的刻度值讀取。
三、2550型指針式絕緣電阻測試儀電池更換
松開機殼后面板螺絲，打開電池盒蓋，換下全部電池。當儀表用于零上溫度時，建議使用堿性電池，一般電池可能在零下溫度失效。
絕緣電阻測試儀尺寸： 200 （長）×140 （寬）×80 （高）mm，重量： 2Kg
左右，電源： 8 節1.5V （五號）堿性環保電池

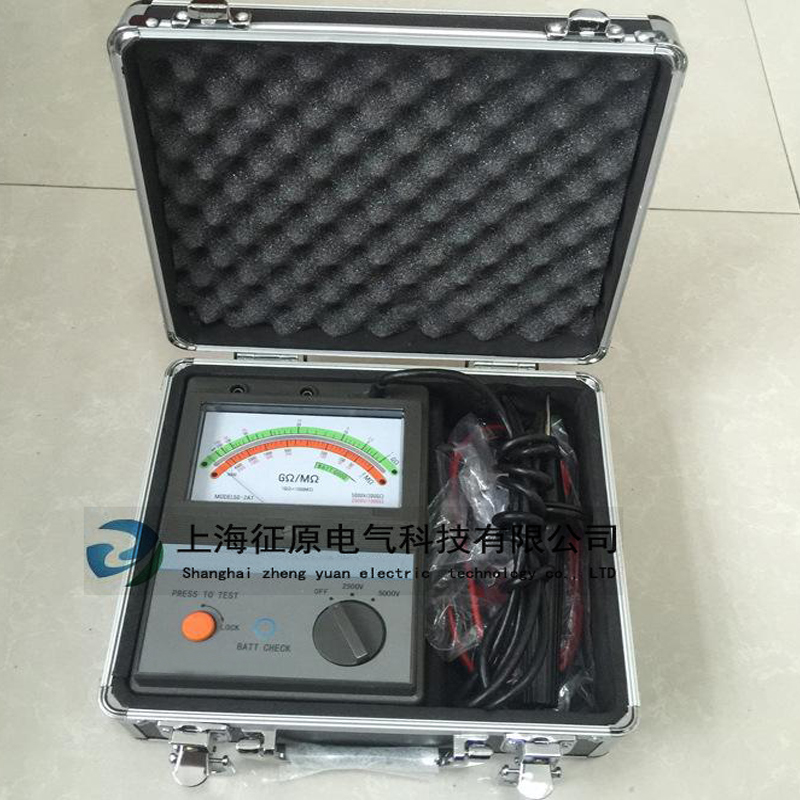

附件： 鋁合金包裝箱，8 節1.5V （五號堿性電池，測試導線，產品說明合格證）各一份，C
型表附8 節可充電電池，AC/DC 電源一個。
