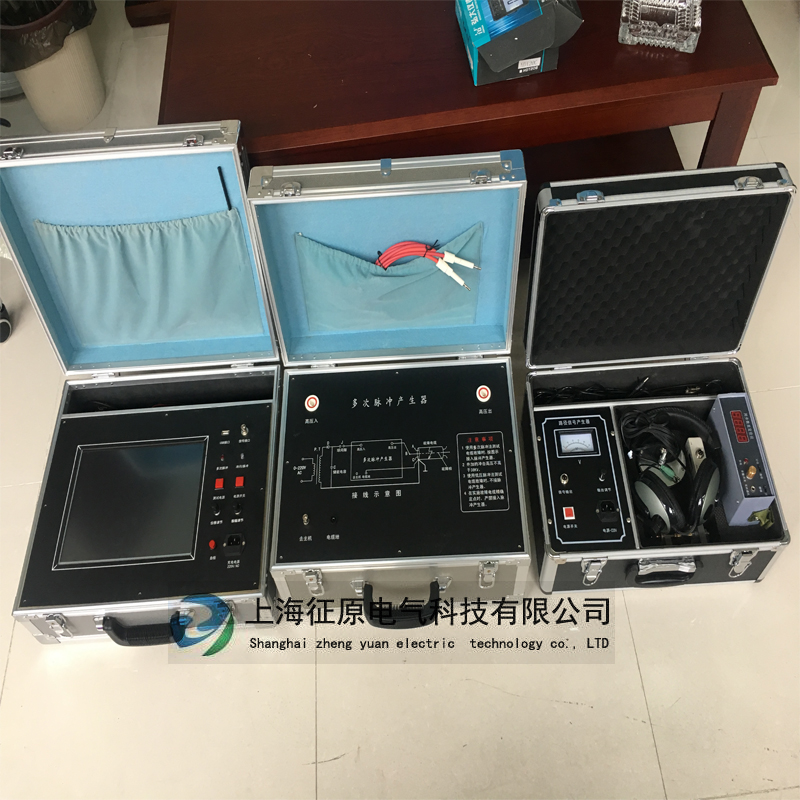

ZYDL-IV多次脈沖電纜故障測試儀用于檢測各種動力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障。
多次（八次）脈沖電纜故障測試儀是在目前先進的二次脈沖法采樣技術的基礎上發展起來的又一最新電纜故障測試儀。除具備二次脈沖法電纜故障測試儀的全部優點外，在沖擊高壓閃絡的同時發送不同延時的一組八個故障測試脈沖和一組電纜全長測試脈沖（總共16個測試脈沖）。讓操作人員從八個故障波形中選擇出一個最便于分析的的故障反射波形。將復雜的高壓沖擊閃絡波形變成了非常容易判讀的類似于低壓脈沖法的短路故障波形。省去了笨重的中壓延弧裝置，簡化了測試手段，給用戶提供了更為簡捷的故障波形判斷方法。
由于本儀器采用目前國際上最先進的“多次 脈沖法”技術，加之自主開發的測試技術和多次 脈沖發生器，使其具有最好的電纜故障波形判斷能力和最簡單方便的操作系統。本儀器具有獨立的知識產權，是國內率先研制成功、國內獨一無二的“多次 脈沖法”電纜故障測試儀。
多次脈沖法的先進之處在于使現場測得的故障波形得到大大簡化和更多的選擇余地，不再為得到一個理想二次脈沖波形而不斷在測試中調節測試脈沖的延時發射時間,不用配備笨重的中壓延弧設備。降低了對操作人員的技術和經驗要求。大大提高了現場故障的判斷準確率。任何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的，故障測試成功率得以大大提高。國內所有傳統電纜儀無法與之比擬。多次脈沖電纜儀的整體技術可以和國外同類產品媲美，其性能價格比也大大優于國內外同類產品。
多次脈沖電纜故障測試儀采用超大真彩顯示觸摸屏幕，波形顯示特別清晰。由于采用定義清晰屏幕模擬按鍵，使得操作也十分簡單。
一、ZYDL-IV多次脈沖電纜故障測試儀儀器功能與特點：
1．可測35KV及以下等級所有電纜的高、低阻故障，適應面廣。
2．采用國際最先進的“多次 脈沖法”測試技術。同時還具有傳統的沖擊高壓閃絡法和
低壓脈沖法。
3．任何高阻故障均呈現最簡單的類似低壓脈沖短路故障波形特征，極易判讀。
4．具有方便用戶的軟件和全中文菜單以及熒屏觸摸按鍵操作。按鍵定義簡單明了。測
量方法簡單快速。
5．檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。
6．超大液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
7．具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。
8．具有標準打印機接口。
9．操作簡單，可靠性高。具有極高的性價比。
10．無測試盲區。
11．內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
二、ZYDL-IV多次脈沖電纜故障測試儀主要性能指標：
1．測試方法：多次 （多次）脈沖法；沖擊高壓電流取樣法；低壓脈沖法
2．沖擊高壓：低于45KV
3．?dāng)?shù)據采樣速率: 200MHz
4．測試距離：30Km
5. 無測試盲區
6．讀數分辨率：0.1m
7．系統測試精度小于20cm
8．測試電纜長度設有：短距離（＜1Km ）； 中距離（＜3Km）；
長距離（＞3 Km）三種
測試脈沖幅度：約400VP-P
9． 多次 脈沖發送及故障反射信號的自動顯示，使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形。
10．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察?？梢詢Υ娲罅康默F(xiàn)場測試波形。
11．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比。使得故障距離的判斷更加準確。
12．內置電源：充滿電后可連續工作3小時，待機可持續5小時以上。
13．工作條件: 溫度-25℃～+45℃，相對濕度 90%，大氣壓力750±30mmHg。
