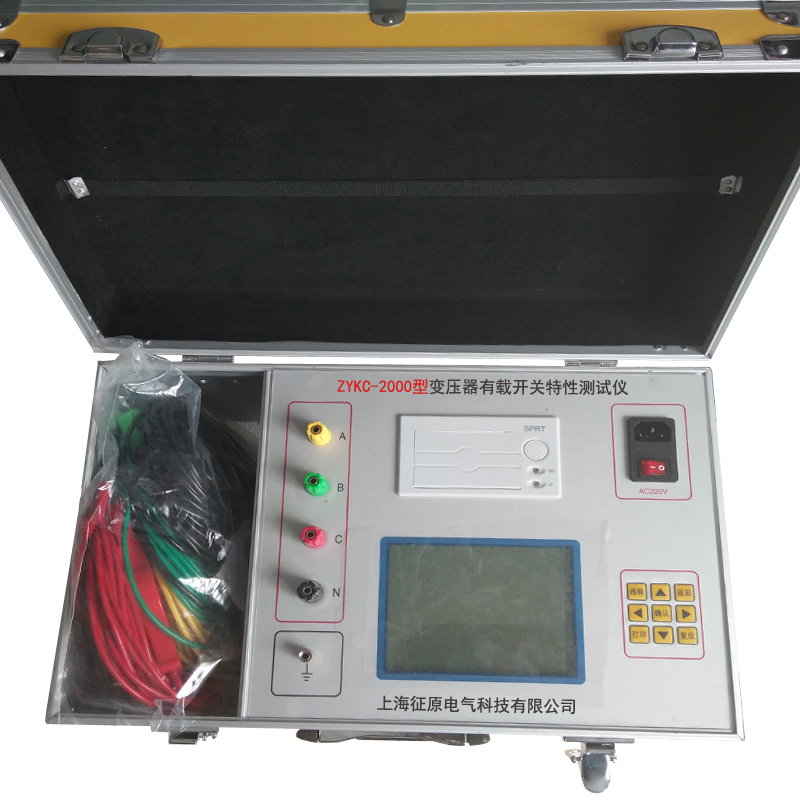

ZLKC-2000變壓器有載開關特性測試儀是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量?jī)x器。它采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量，用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
該儀器智能化程度高，全部中文菜單提示，操作簡單。儀器體積小，重量輕，抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發供電單位，變壓器制造行業保障安全生產，提高產品質量的理想儀器。
一、變壓器有載開關特性測試儀功能特點
?儀器輸出電流大，重量輕；
?儀器輸出開路電壓30V，在1A的電流下可以測試30Ω的過渡電阻，
?能自動計算出過渡電阻值及過渡時間值；
?具有完善的保護電路，可靠性強；
?5.7寸的大液晶顯示，便于現場操作；
?具有存儲功能，可以分析數據波形。
二、變壓器有載開關特性測試儀技術參數
輸出電流 1.0A
測量范圍 過渡電阻：0.5Ω～30Ω
過渡時間：0～250ms
測量精度 過渡電阻：±(5%讀數+3字)
過渡時間：±(0.1%讀數+3字)
外形尺寸 340mm×245mm×210mm
儀器重量 7kg

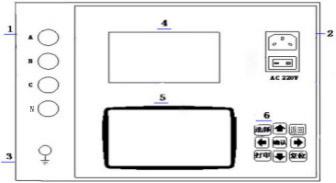

三、變壓器有載開關特性測試儀面板介紹
1.A、B、C.N分別對應變壓器的A、B、C、N等接線。
2.AC220V：整機電源輸入口，帶有交流插座，保險倉和開關。
3.接地柱：為整機外殼接地用，屬保護地。
4.打印機：熱敏打印機，打印測試結果。
5.顯示器：320×240點陣液晶顯示器。
6.鍵 盤：復位鍵-整機回到初始狀態。
選擇鍵-在參數設置菜單中用來選擇修改項的參數，以便修改。
打印鍵-用于打印測試結果。
返回鍵-用于返回上一個菜單。
確認鍵-此鍵為回車鍵，當繞組電流穩定后按此鍵等待觸發。
